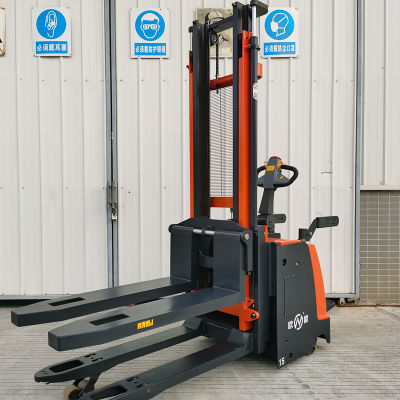

| du gerbeur électrique à double palette CDD-FS Paramètre technique | ||||||
| Caractéristique | 1 | Modèle | CDD | |||
| 2 | Numéro de série | 15-FS | 20-FS | |||
| 3 | Type d'alimentation | Électrique | ||||
| 4 | Type de direction | Direction assistée électrique | ||||
| 5 | Type de fonctionnement | Debout | ||||
| 6 | Capacité de chargement | Q | kg | 1500 | 2000 | |
| 7 | Distance du centre de charge | C | millimètre | 500 | ||
| 8 | Porte-à-faux arrière | X | millimètre | 400 | ||
| 9 | Empattement | Y | millimètre | 1375 | ||
| Lester | 1 | Poids de service avec batterie | kg | 1200 | 1250 | |
| La roue | 1 | Type de roue | PU | |||
| 2 | Taille de la roue motrice | millimètre | Φ230×75 | |||
| 3 | Taille du balancier | millimètre | Φ125×60 | |||
| 4 | Taille de roue de roulement | millimètre | Φ80×70 | |||
| 5 | Qté.(avant/arrière, X=roue motrice) | 1x-4/2 | ||||
| 6 | Envergure de la roue avant | millimètre | 350/450 | |||
| 7 | Envergure de la roue arrière | millimètre | 700 | |||
| Taille | 1 | Hauteur de mât abaissée | h1 | millimètre | Voir les détails dans le tableau des mâts | |
| 2 | Hauteur de levage libre | h2 | millimètre | |||
| 3 | Max.hauteur de levage | h3 | millimètre | |||
| 4 | Hauteur de mât étendue | h4 | millimètre | |||
| 5 | Longueur totale | L1 | millimètre | 2075 | 2115 | |
| Largeur totale | b1 | 850 | ||||
| 6 | Dégagement des fourches du sol | h5 | millimètre | 90 | ||
| 7 | Longueur à la face de la fourche | L2 | millimètre | 927 | ||
| 8 | Taille de fourche | s/e/l | millimètre | 230/60/1150 | ||
| 9 | Fourche largeur extérieure | b3 | millimètre | 580/680 | ||
| 10 | Min.garde au sol | m | millimètre | 30 | ||
| 11 | Largeur d'allée | Ast | millimètre | 2335 | ||
| Palette 1000x1200(1000) | ||||||
| 13 | Rayon de braquage | Washington | millimètre | 1940 | 1970 | |
| Performance | 1 | Vitesse de conduite (en charge/ à vide) | km/h | 5.2/6.0 | ||
| 2 | Vitesse de levage (en charge/ à vide) | Mme | 95/165 | 70/120 | ||
| 3 | Vitesse de descente (en charge/ à vide) | Mme | 100/110 | 65/80 | ||
| 4 | Max.gradabilité (en charge/ à vide) | % | 8/15 | |||
| 5 | Type de frein | Frein électromagnétique | ||||
| Puissance du moteur | 1 | Puissance du moteur d'entraînement | kW | CA 1.5 | ||
| 2 | Puissance du moteur de levage | kW | 2.5 | |||
| La batterie | 1 | Tension/Capacité | V/Ah | 24/210 | ||
| 2 | Lester | kg | 185 | |||
| Les autres | 1 | Mode de contrôle | Contrôle des Mosfets | |||
| 2 | Niveau sonore à l'oreille du conducteur | dB(A) | <70 | |||
| Tableau de mât | |||
| Hauteur de levage | Hauteur de levée libre | Hauteur de mât fermé | Hauteur de mât étendue |
| h3(mm) | h1(mm) | h2(mm) | h4(mm) |
| 1600 | 2230 | 1600 | 2230 |
| 2000 | 1735 | 200 | 2660 |
| 2500 | 1985 | 200 | 3160 |
| 3000 | 2200 | 200 | 3660 |
| 3300 | 2385 | 200 | 4060 |
| 3500 | 2450 | 200 | 4160 |
| 4000 | 2700 | 200 | 4410 |
